Primera Practica:
Para la primera práctica de laboratorio comprobaremos el funcionamiento de algunas compuertas lógicas vistas en el tema de Compuertas Lógicas.
Introducción:
Para este practica de laboratorio es fundamental conocer qué es y el funcionamiento de un circuito integrado. Este dispositivo electrónico también conocido como chip es un dispositivo en el cual se encuentran resistencias, condensadores y transistores todas envueltas en una lamina semiconductora. Estos se pueden usar como un amplificador, como oscilador, como temporizador, como contador, como memoria de ordenador, o microprocesador.

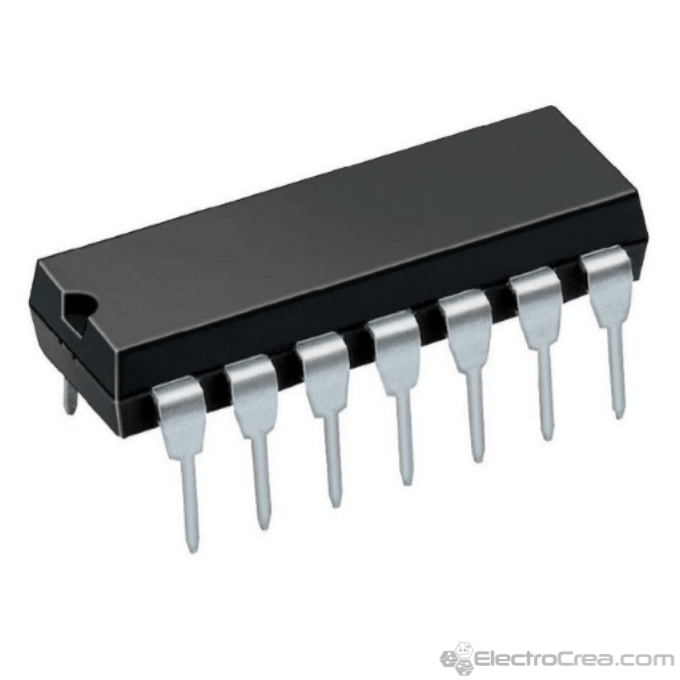

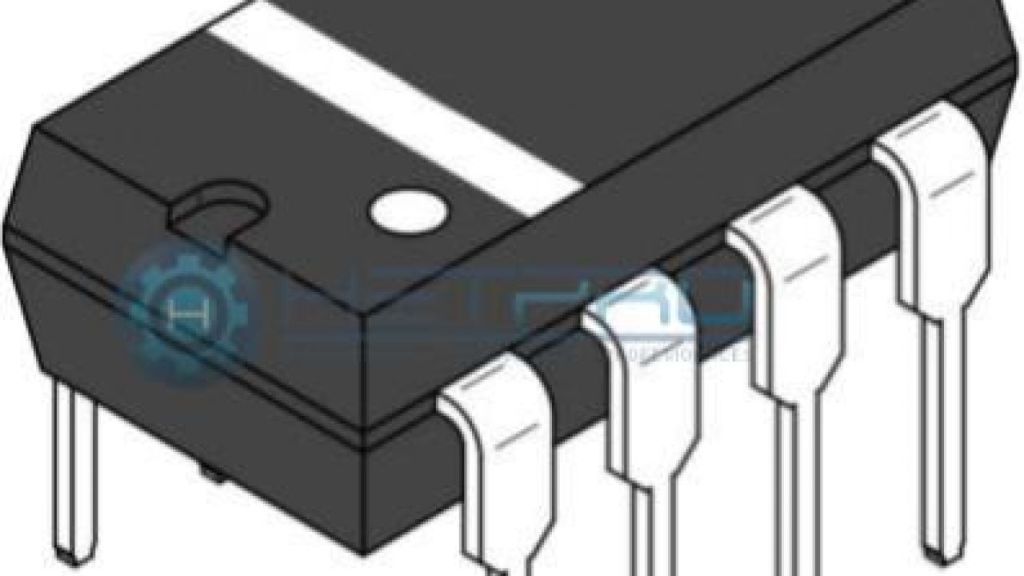

Existen diferentes tipos de circuitos integrados más los que vamos a trabajar en especifico son de 14 pines como:
Estos circuitos integrados tienen 14 pines, los cuales tienen dos pines fijos que son el pin número 7 y el pin número 14, el cual el 7 va a tierra y el 14 a una fuente de alimentación (Vcc). La forma de conocer el orden como van los pines en estos integrados es por medio de la muesca como se muestra en la figura, en este encontraremos el pin 1 y para seguir con la numeración de los pines este se cuenta al contrario de las manecillas del reloj, siendo así el pin que se encuentra al lado derecho del número 1, el pin número 2, y así sucesivamente.
Materiales:
1.Circuito integrado Cuádruple NOR de dos entradas 7402
2.Circuito integrado Inversor séxtuple 7404
3. Circuito integrado Cuádruple AND de dos entradas 7408
4.Circuito integrado Triple NAND de tres entradas 7410
5.Circuito integrado Triple AND de tres entradas 7411
6.Circuito integrado Doble NAND de cuatro entradas 7420
7.Circuito integrado Doble AND de dos entradas 7421
8.Circuito integrado Triple NOR de tres entradas 7427
9. Cuádruple OR de dos entradas 7432
10.Circuito integrando Cuádruple XOR 7486
11. 1 Protoboard
12. Cables
13. Una fuente de alimentación de 5v
14. Un LED de cualquier color
15. 1 SPST de conmutadores DIP x 4
16. Resistencias de 10KΩ y 330Ω
Metodología:
Para verificar las compuertas lógicas y que su funcionamiento sea el correcto con respecto a las tablas de verdad con configuración positiva y negativa a través de las conexiones Pull-Down y Pull-Up respectivamente. Estas conexiones Pull-Down y Pull-Up definen como:

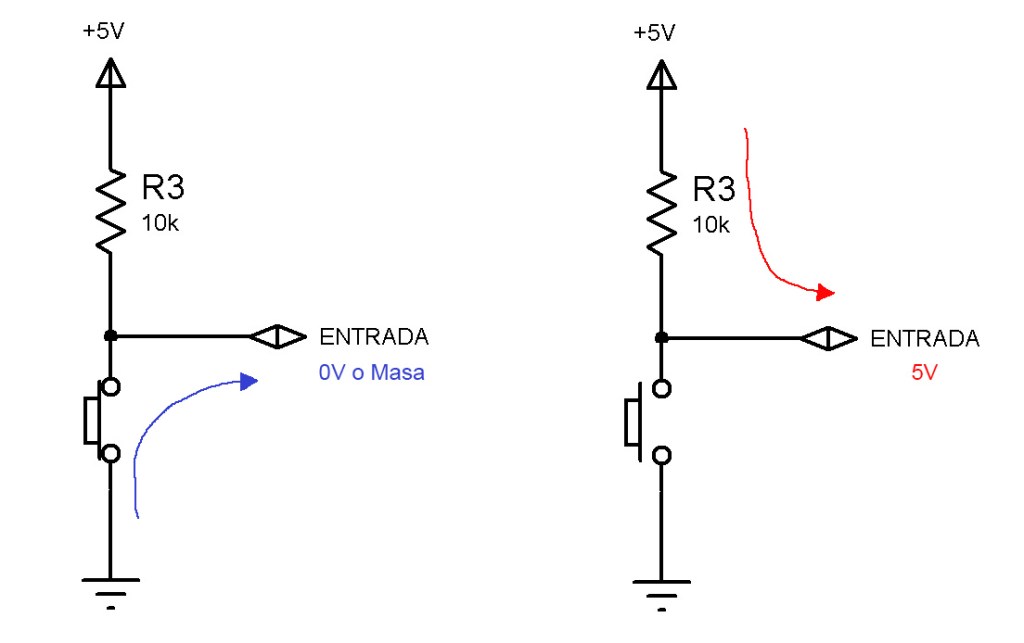

Pull-Up:
Esta es una configuración específica de resistencias. Cuando se usa esta configuración para el funcionamiento de una entrada digital quiere decir que siempre vamos a tener una señal ALTA hasta que se produzca una pulsación en el interruptor, cuando esto ocurra lo que tendremos en la entrada digital será una señal digital BAJA osea que la entrada estará conectada a tierra.

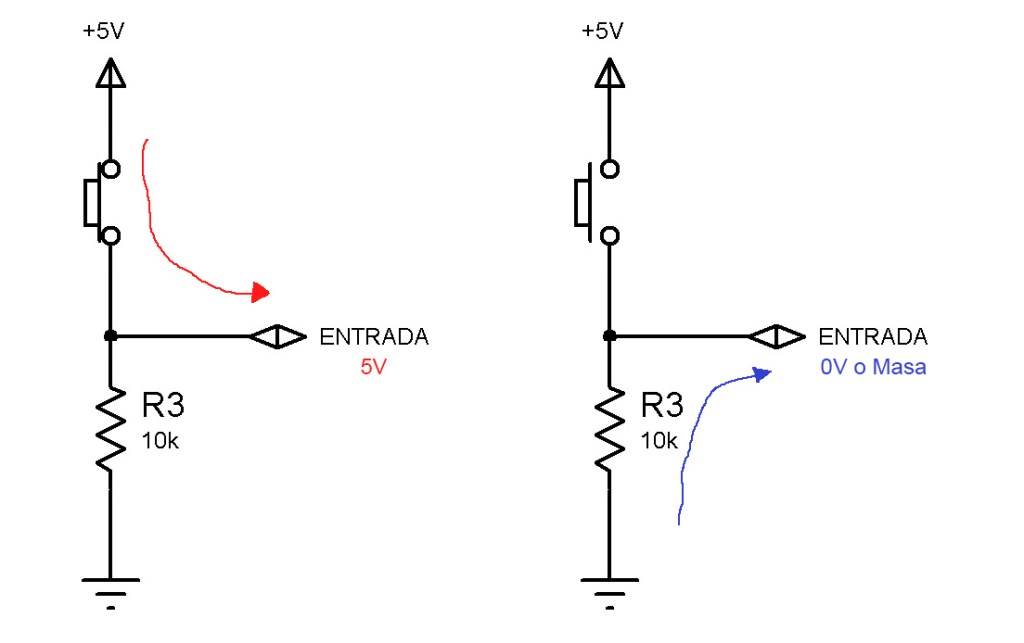

Pull-Down
Esta es una configuración específica de resistencias. Cuando se usa esta configuración para el funcionamiento de una entrada digital quiere decir que siempre vamos a tener una señal BAJA hasta que se produzca una pulsación en el interruptor, cuando esto ocurra lo que tendremos en la entrada digital será una señal digital ALTA osea que la entrada estará conectada a a la fuente de alimentación dada.

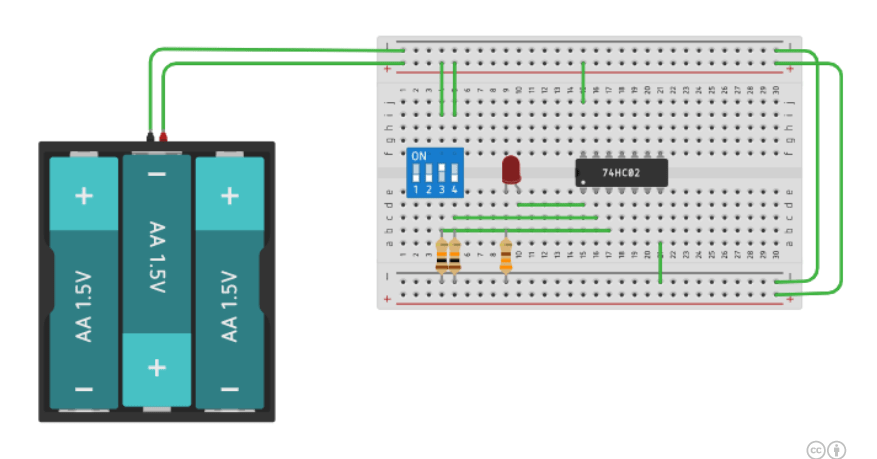

Primero se escoge alguna de las dos configuraciones mostradas ya anteriormente para proseguir demostrando el funcionamiento adecuado de las tablas de verdad en nuestros circuitos integrados. En este caso se optó por una configuración Pull-Down, después nos destinamos a obtener el Datasheet del integrado del cual vamos a comprobar su tabla de verdad al igual que con ella podemos observar la organización de los pines, las compuertas lógicas que posee, la cantidad de entradas que posee cada una y la ubicación de las mismas en los pines del integrado. Luego nos dirigimos al simulador(tinkercad) que vamos a utilizar para verificar la tabla de verdad vista en el Datasheet obtenido, donde tomaremos la batería de 5v y la conectaremos en los pines que por convención vienen en estos integrados aunque podemos observar nuestro Datasheet y fijarnos en qué ubicaciones va conectada la fuente de alimentación del integrado también conectaremos el Dip switch a la fuente usando la configuración Pull-Down. Después hacemos las debidas conexiones a las entradas de una de las compuertas lógicas inmersas en nuestro integrado y la salida la conectamos al ánodo de nuestro LED y la cátodo conectado a una resistencia de 330 Ω unida a tierra. Teniendo el circuito ya montado como se ve en la imagen:
Teniendo esto procedemos a observar nuestra tabla de verdad y simular nuestro circuito comprobando dicha información. Teniendo en cuenta que en esta configuración Pull-Down cuando el interruptor está abajo representa un 0 lógico o un estado Bajo/Low y cuando el interruptor esta arriba representa un 1 lógico o un estado Alto/High.
En el siguiente video se encontrará las tablas de verdad de cada uno de los circuitos integrados trabajados en el laboratorio junto a su respectivo circuito.
Conclusiones:
1.Aprender acerca de las configuraciones Pull-Up y Pull-Down al igual que el funcionamiento de ciertos integrados.
2.Saber distinguir la funcionalidad de las tablas de verdad en los circuitos integrados al igual que de varias compuertas lógicas.
3. Entender la organización y distribución de los circuitos integrados al igual que algunas características de los Datasheets de los integrados trabajados.
